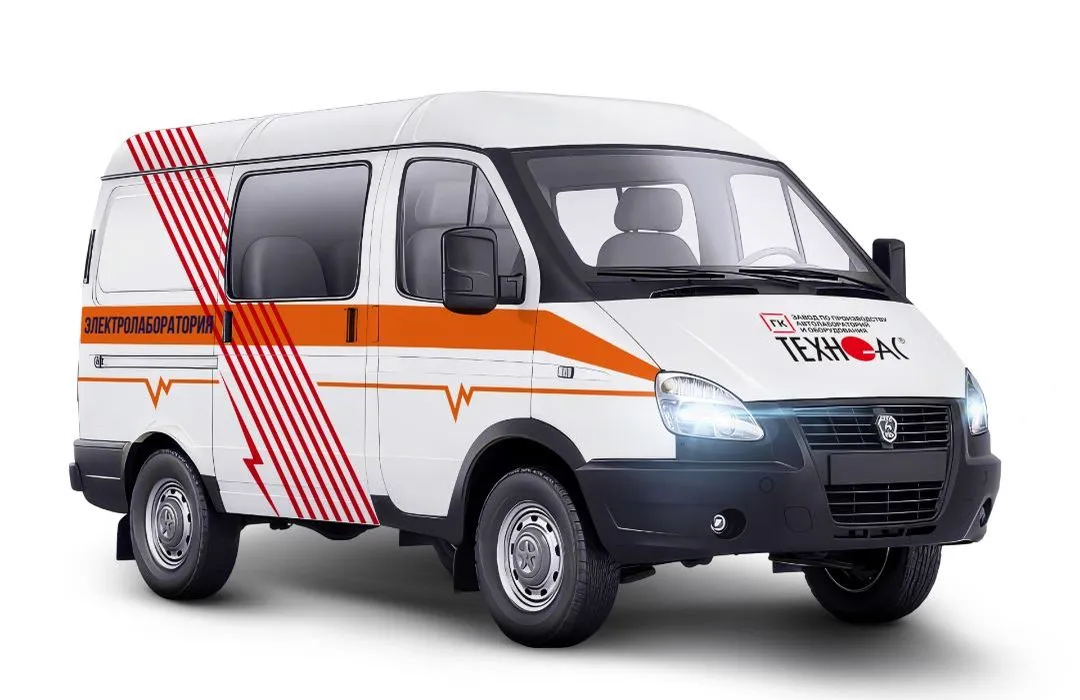

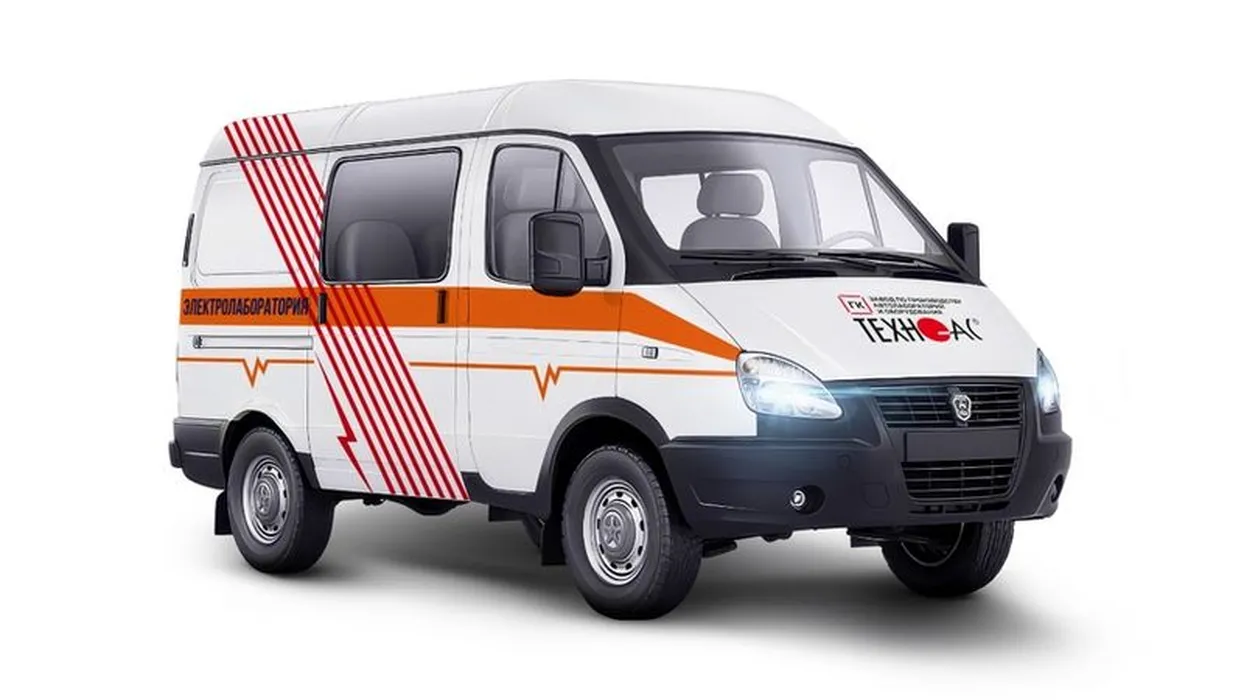

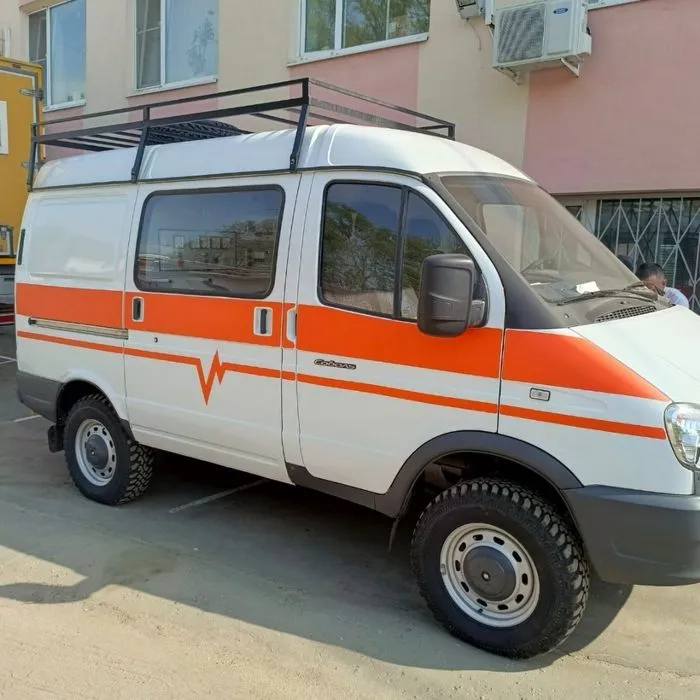

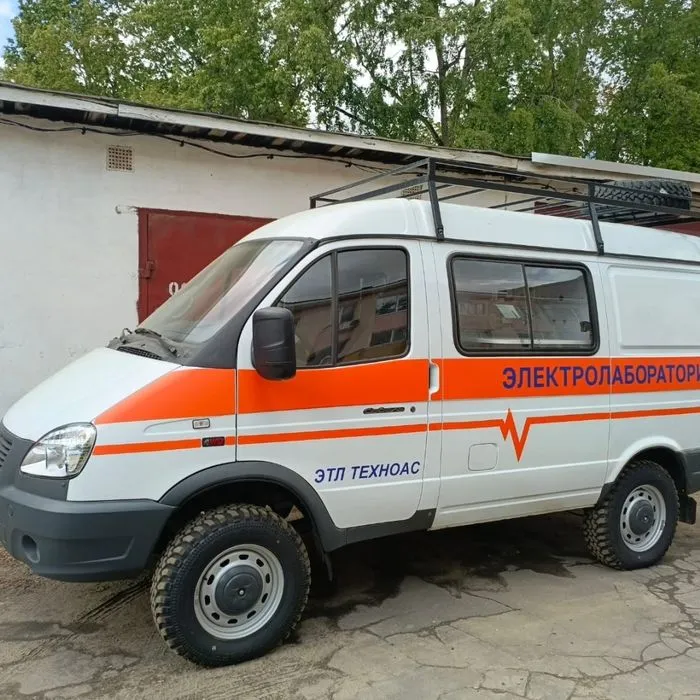

Передвижная электролаборатория ЭТЛ-10 ТЕХНОАС на базе ГАЗель 27057

Электротехническая лаборатория ЭТЛ-10 Техно-АС предназначена для испытаний силовых кабельных линий напряжением до 10 кВ.

Обеспечивает испытания повышенным постоянным напряжением до 70 кВ и переменным напряжением до 50 кВ, прожигание поврежденной изоляции до 80 А, генерацию высоковольтных импульсов до 26 кВ (3100 Дж), определение расстояния и места повреждения кабелей импульсными, импульсно-дуговыми, акустическими и индукционными методами, а также трассировку кабельных линий.

• Испытания повышенным выпрямленным напряжением величиной до 70 кВ с контролем тока утечки.
• Испытания повышенным переменным напряжением промышленной частоты величиной до 50 кВ с измерением тока проводимости.
• Прожигание поврежденной изоляции силовых кабелей до 80А;
• Генератор высоковольтных импульсов до 26кВ и мощностью импульса до 3100Дж
• Измерение расстояния до места повреждения изоляции силовых кабелей методами: (рефлектометр): импульсным, импульсно-дуговым;
• Определение места повреждения силовых кабелей акустическим методом.
• Определение трассы и места повреждения силовых кабельных линий индукционным методом.

• Газ 27057;
• Двигатель — бензин;
• Колесная формула 4×4;
• Автономный отопитель;
• Обшивка композитными панелями потолок и стены в высоковольтном и лабораторном отсеке;
• 2 сиденья с ремнями безопасности для перевозки людей;
• Новый ПТС с типом ТС передвижная лаборатория;
• Цветографицеское оформление;
• Лючок в задней правой двери для вывода кабелей;
• Проходной изолятор.

Высоковольтная испытательная установка

Максимальное выпрямленное напряжение до 70 кВ;

Максимальное напряжение промышленной частоты до 50 кВ;

Прожигающая установка

• Максимальное напряжение до 30 кВ;
• Максимальный ток до 80 А;

В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.

• Время работы не ограничено;
• Переключение ступеней осуществляется без разрыва дуги в момент переключения;
• Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
• Встроенный дожиг.

Генератор высоковольтный импульсный

Генератор высоковольтный импульсный ГВИ-26.3100ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

Выходное напряжение: 0…13 кВ / 0…26 кВ;

Энергия импульса на каждой ступени: 3100 Дж;

Регулировка периода импульса: 3…15 с;

Встроенный ИДМ для совместной работы с рефлектометром.

Рефлектометр

Измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

• методом импульсной рефлектометрии;
• методом колебательного разряда;
• импульсно-дуговым методом.

Диапазоны измеряемых расстояний 51 200м

ЦБУ

• управление электротехнической лабароторией;
• мониторинг заземления;
• мониторинг потенциала на корпусе электротехнической лабаротории;
• мониторинг положения дверей в высоковольтном отсеке.

Модуль высоковольтной коммутации

Модуль высоковольтной коммутации (МВК) осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели, однофазное исполнение.

Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями. Данная конструкция переключателя в отличии от переключателя с воздушно-барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды.

Комплект кабельных барабанов

• Барабан с кабелем питания КГ 2х4 мм²;
• Барабан с проводом рабочего заземления ПЩ 10 мм²;
• Барабан с высоковольтным экранированным кабелем СВКИЛ 70 kV DC, 6 мм² (для испытания выпрямленным напряжением и работы поисково-прожигающих установок);
• Барабан с проводом защитного заземления ПВ-3 16 мм²;
• Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг.

Атлет ТЭК-127АНЭ – кабеледефектоискатель

• Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определение глубины их залегания и мест повреждения до 6 м.
• Поиск мест повреждения силового кабеля индукционным методом.
• Поиск мест повреждения кабеля акустическим методом.
• Поиск мест пересечения трубопроводов и кабеля
