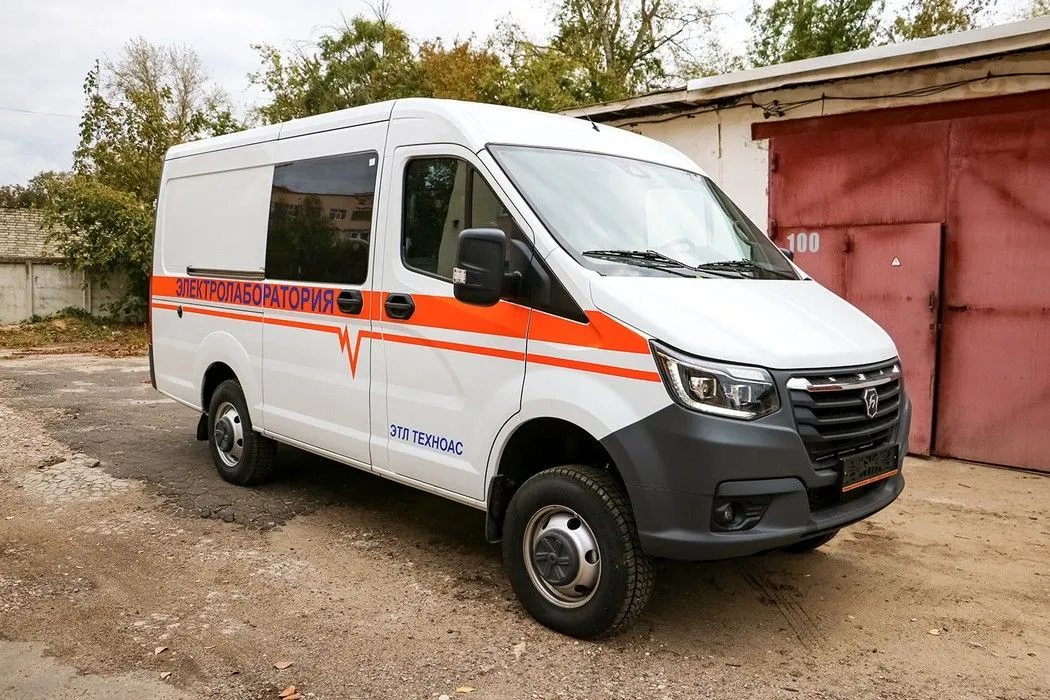

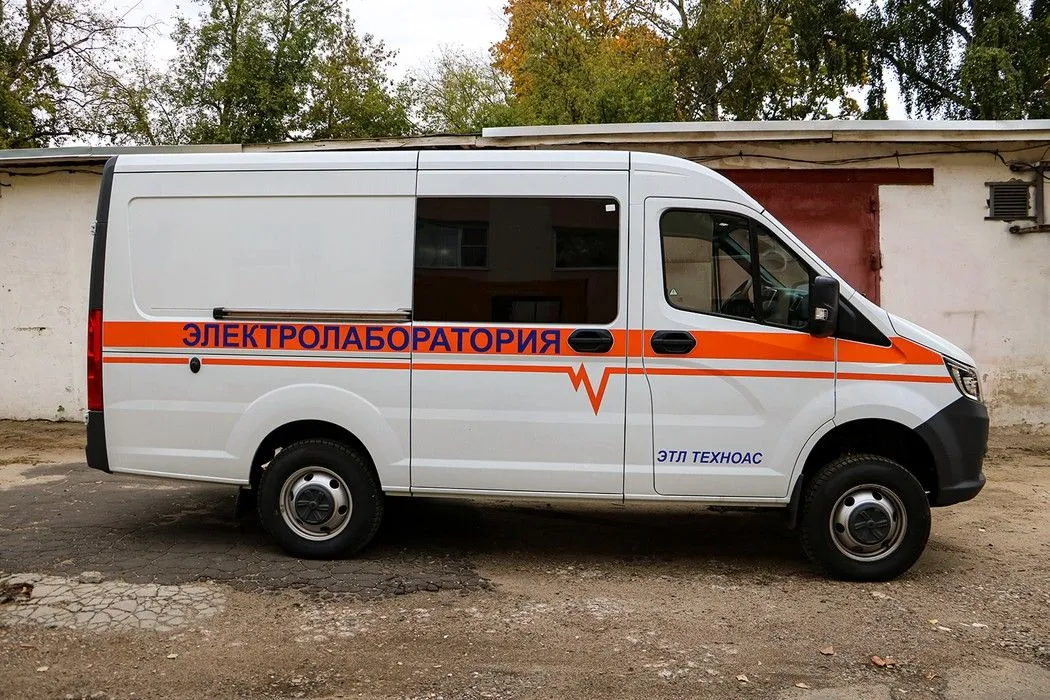

Передвижная электролаборатория ЭТЛ ТЕХНОАС + СНЧ под заказ

Передвижная электротехническая лаборатория ЭТЛ-10 СНЧ ТЕХНОАС предназначена для испытаний и диагностики кабельных линий до 10 кВ, в том числе с изоляцией из сшитого полиэтилена (СНЧ).

Обеспечивает поиск и определение характера повреждений без прожига, испытания переменным и постоянным высоким напряжением, измерение сопротивления изоляции, трассировку и определение глубины залегания подземных коммуникаций.

Лаборатория оснащена испытательными и прожигающими установками, генератором импульсов, системой СНЧ, цифровым управлением, модулем безопасной коммутации и комплектом средств для точного поиска повреждений кабелей.

• Испытание и поиск повреждения кабельных линий до 10 кВ + СНЧ (сшитый полиэтилен).
• Определение местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей).
• Определение характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
• Испытания кабеля переменным высоким напряжением.
• Испытания силовых кабелей и оболочки кабеля с изоляцией из сшитого полиэтилена.
• Измерения сопротивления изоляции электрических цепей.

Базовое шасси и комплектация по выбору Заказчика, возможно изготовление лаборатории на вашем шасси.

• Кузов лаборатории состоит из двух отсеков — отсека оператора и отсека высоковольтного.

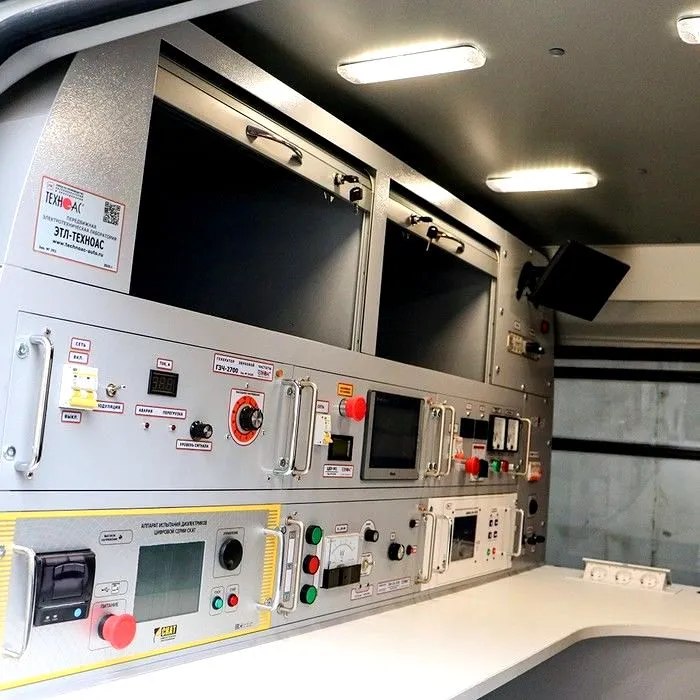

• Отсеки разделяются корпусом пульта управления и перегородкой.

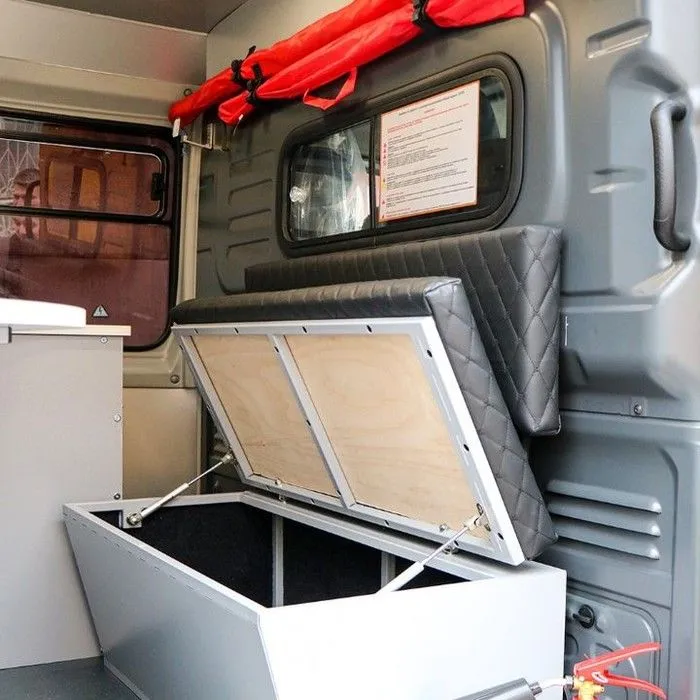

• В автолаборатории предусмотрена встроенная мебель для хранения инструмента и приспособлений.

Испытательная установка

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

• Максимальное выпрямленное напряжение до 70 кВ;
• Максимальное переменное напряжение промышленной частоты 50 Гц до 50 кВ.

Измеритель параметров изоляции

• Коэффициент трансформации;
• Потери холостого хода на малом напряжении;
• Сопротивление короткого замыкания;
• Напряжение и ток;
• Коэффициент мощности;
• Частота измеряемого напряжения (тока);
• Угол сдвига фаз между напряжением и током;
• Измерение активного сопротивления обмоток.

Испытательная установка СНЧ

• Диапазон измерения и генерации синусоидального напряжения СНЧ, 10-40кВ;
• Диапазон измерения силы тока СНЧ, 0,1-90мА;
• Максимальная емкость кабеля СНЧ 0.1 Гц при минимальном U 10 мкФ при 11 кВ;
• Максимальная емкость кабеля СНЧ 0.1 Гц при максимальном U 1,8 мкФ при 40 кВ;
• Частота выходного сигнала 0,01…0,1 Гц.

Прожигающая установка

• Максимальное напряжение до 30 кВ;
• Максимальный ток до 80 А;

В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.

• Время работы не ограничено;
• Переключение ступеней осуществляется без разрыва дуги в момент переключения;
• Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
• Встроенный дожиг.

Генератор высоковольтный импульсный

Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

• Выходное напряжение: 0…12 кВ / 0…24 кВ;
• Энергия импульса на каждой ступени: 3000 Дж;
• Регулировка периода импульса: 3…15 с;
• Встроенный ИДМ для совместной работы с рефлектометром.

ЦБУ — Цифровой блок управления

• управление электротехнической лабароторией;
• мониторинг заземления;
• мониторинг потенциала на корпусе электротехнической лабаротории;
• мониторинг положения дверей в высоковольтном отсеке.

Модуль высоковольтной коммутации

Модуль высоковольтной коммутации (МВК) осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели, однофазное исполнение.

Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями. Данная конструкция переключателя в отличии от переключателя с воздушно-барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды.

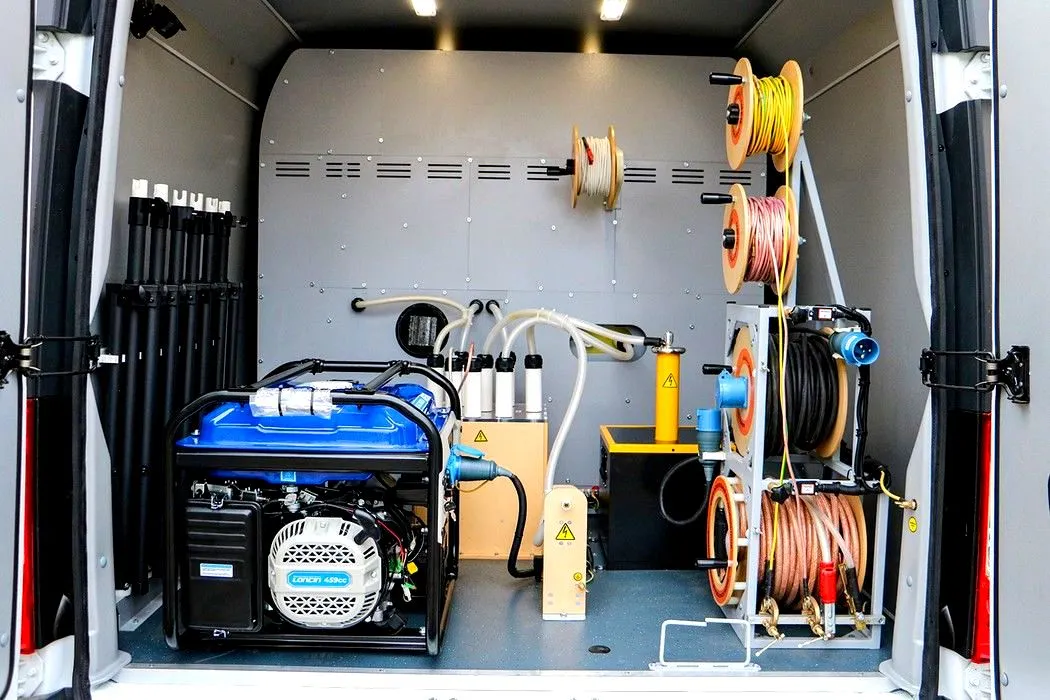

Комплект кабельных барабанов

• Барабан с кабелем питания КГ 2х4 мм²;
• Барабан с проводом рабочего заземления ПЩ 10 мм²;
• Барабан с высоковольтным экранированным кабелем СВКИЛ 70 kV DC, 6 мм² (для испытания выпрямленным напряжением и работы поисково-прожигающих установок);
• Барабан с проводом защитного заземления ПВ-3 16 мм²;
• Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг.
• Электрический привод барабанов для размотки и смотки кабелей.

Рефлектометр

Измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

• методом импульсной рефлектометрии;
• методом колебательного разряда;
• импульсно-дуговым методом.

Высоковольтный кабеледефектоискатель

•  Определения местоположения и глубины кабеля на глубине до 10 м;
• Трассировка на расстояние до 10 км;
• Поиск электрических кабелей под напряжением;
• Поиск мест пересечения трубопровода и кабеля;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ;
• Поиск мест повреждения внешней изоляции кабеля;
• Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций;
• Выбор кабеля из пучка;
• Поиск места повреждения акустическим способом.

Автономный источник питания

Бензогенератор мощностью 8 кВт.

Документация

• Руководство по эксплуатации ЭТЛ;
• Формуляр электротехнической лаборатории;
• Первичная поверка средств измерений, входящих в состав электротехнической лаборатории.
